| 項目名稱 | 煤與瓦斯突出礦井掘進工作面強化瓦斯抽采技術研究 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 項目分類 | 煤礦瓦斯防治 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 研究單位 | 無 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 知識產權及獲獎情況 | 無 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 項目介紹 | 煤與瓦斯突出礦井掘進工作面強化瓦斯抽采技術研究 吳振芳 (山西蘭花科創玉溪煤礦有限責任公司,山西 晉城 048000) 摘 要:為解決突出礦井巷道掘進瓦斯因素的制約，解決安全高效目的，通過煤層底抽巷實施穿層鉆孔預抽煤層瓦斯、水力通孔造穴、工作面補充密集鉆孔強化瓦斯抽采，巷道交替施工輪掘作業等方式方法，使掘進效率提高65%，達到安全高效掘進目的。 關鍵詞：煤礦；瓦斯；掘進 1 礦井基本情況 玉溪煤礦礦井建設規模240萬噸/年，煤與瓦斯突出礦井。瓦斯資源總量為41.86億立方米，原始瓦斯含量為15.47～26m3/t，原始瓦斯壓力1.02～1.86MPa，透氣性系數為0.134~0.26 m2/MPa2?d，屬于可以抽采煤層。礦井地面建立有永久瓦斯抽放泵站，抽放主干管路選用兩趟D820聚乙烯涂塑復合管和一趟D530聚乙烯涂塑復合管。抽放支管選用D530螺旋卷焊鋼管、D630螺旋卷焊鋼管。采用穿層鉆孔預抽煤巷條帶煤層瓦斯、順層鉆孔預抽區段煤層瓦斯進行消突。 2 當前礦井瓦斯治理存在問題及原因分析 區域綜合防突措施不能完全消除煤層瓦斯突出危險性，掘進工作面前方煤巖體受多種應力疊加作用，積聚的能量超過其抵抗強度極限，在掘進過程中一擔打破了工作面前方應力高度集中煤體的應力平衡，巷道掘進受抽采時間、軟分層發育影響等因素影響極易發生瓦斯事故。 受巖石巷道掘進速度、鉆孔抽采效果等諸多因素影響，雖然已實現區域效果檢驗達標，但部分區域煤層殘余瓦斯含量為仍然很高，造成巷道掘進時瓦斯涌出量增大，制約掘進進尺。 3 強化瓦斯抽采方案 3.1 通過中央回風大巷（巖石大巷）實施穿層鉆孔通孔造穴加強區域抽采效果 3.1.1 補強抽采方式 充分利用已有穿層鉆孔，對構造區、瓦斯抽采效果差的區域進行補孔，加強抽采。 西瓦斯抽放巷雖經區域措施效果檢驗剩余煤巷已達標，但中央回風大巷檢測部分鉆場殘余瓦斯含量為7.5m3/t左右；根據地質資料顯示距煤層頂板1m處有一層厚度大約0.2m不穩定的軟分層，為消除軟分層的突出危險性，在巷道內對部分鉆孔進行通孔造穴作業，以確保鉆孔暢通，使其高效抽采。 3.3.2 鉆機型號 鉆孔施工選用ZDY4500LXY鉆機及配套造穴設備，鉆桿直徑73mm，配套鉆頭為94mm。 3.1.3 鉆孔封孔及連接 通孔時根據孔口管理牌找到對應的鉆孔，安裝孔口設施后進行通孔；造穴結束后重新進行接抽，選用Φ108軟管接入原分配器，并應加強鉆場放水。鉆孔內瓦斯由分配器至中央回風大巷Φ530永久管路。 3.1.4 造穴位置及標準 使用配套的鉆頭、“造穴水刀”、鉆桿沿鉆孔方向通至孔底，通孔時緩慢旋轉，供水壓力不大于4Mpa；當鉆桿通至孔底后，在鉆孔的上部進行造穴，造穴位置為孔底退后0.5m開始至2.5m結束，共2m段進行造穴。造穴壓力為15-18Mpa,每米出煤量為1-1.5m3，通孔造穴鉆孔參數如表1所示。 表1 通孔造穴鉆孔參數表
3.2 東瓦斯抽放巷、盤區回風巷工作面密集鉆孔強化消突措施 3.2.1 強化消突措施鉆孔參數 在東瓦斯抽放巷工作面和盤區回風巷工作面迎頭分別向北施工順層鉆孔，以實現強化消突。施鉆前對工作面軟分層分布情況進行分析，在工作面迎頭施工兩排鉆孔，每排施工9個鉆孔，所施工的鉆孔呈三花布置，覆蓋至巷道兩幫輪廓線外5m，鉆孔長度50m，鉆孔開孔位置如圖1所示，具體鉆孔參數如表2所示。
圖1東瓦斯抽放巷、盤區回風巷工作面鉆孔開孔位置示意圖 表2 東瓦斯抽放巷、盤區回風巷工作面鉆孔參數表
3.2.2 鉆機型號 鉆孔施工選用ZDY4200LPS鉆機及配套設備，鉆桿直徑73mm，配套鉆頭為94mm。 3.2.3 鉆孔封孔及連接 鉆孔施工到位后將孔內沖洗至無殘留煤渣；利用瓦斯抽采系統管路對濃度高于10%的鉆孔進行接抽，接抽負壓不小于13kpa，接抽時間不少于10天，采用聚氨酯封孔，封孔長度不小于8m，嚴密封孔，孔口掛牌并按時檢測。 3.2.4 工作面強化措施效果檢驗及工作面掘進 在盤區回風巷和東瓦斯抽放巷掘進過程中連續執行，強化抽采措施每循環分別覆蓋巷道前方50m，預留20米超前距，允許掘進距離為30m。 3.3 西瓦斯抽放巷強化抽采方案 3.3.1 工作面迎頭密集鉆孔強化抽采 西瓦斯抽放巷工作面為沿煤層底板掘進，在工作面迎頭施工順層抽采鉆孔，以實現強化抽采。鉆孔布置三排，每排施工9個鉆孔，所施工的鉆孔呈三花布置，覆蓋至巷道兩幫輪廓線外15m，上兩排鉆孔通過調高傾角穿透上部軟分層進入煤層頂板，鉆孔開孔位置如圖2所示。
圖2 西瓦斯抽放巷鉆孔開孔位置示意圖 3.3.2 區域措施效果檢驗及工作面掘進 在西瓦斯抽放巷掘進過程中連續執行，強化抽采方案每循環覆蓋巷道前方60m。預留20米超前距，每循環允許掘進距離分別為40m。 現場實測時嚴格執行《防突細則》要求，區域布置檢測點5個，分別位于巷道正前方20m、40m、60m及巷道左右兩側，當實測所有測點殘余瓦斯含量全部降至7m3/t（構造帶殘余瓦斯含量小于6m3/t）以下后，工作面方可判定措施有效。 3.4 利用已掘巷道施工鉆孔進行補充強化抽采 盤區回風巷超前西瓦斯抽放巷200米，在巷道西幫施工順層鉆孔對西瓦斯瓦斯抽放巷實施補充強化抽采。 3.4.1 利用已掘巷道施工鉆孔參數 鉆孔布置一排，三花眼布置，鉆孔開孔間距3m，覆蓋至西瓦斯抽巷西幫輪廓線外15m，具體參數如下圖3所示。
平 面 圖

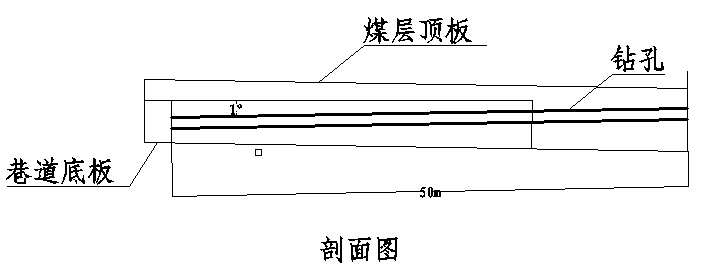

剖 面 圖
鉆孔開孔示意圖 3.4.2 其 它 鉆孔施工選用設備、封聯孔、接抽及安全技術措施等與前文描述描述一致。 4 治理效果分析 區域綜合防突措效果檢驗各項指標達標后，再通過以上一系列強化措施，使瓦斯抽采效果進一步強化，選用鉆屑瓦斯解析指標發對工作面煤體進行檢測，強化抽采后巷道未掘區域賦存瓦斯指標明顯下降，掘進效率顯著提高，治理效果詳見表3所示。
表3 瓦斯治理效果對照表
5 結語 （1）通過實施煤層底板巖石大巷穿層鉆孔預抽煤巷條帶煤層瓦斯、水力通孔造穴增透、掘進工作面迎頭密集鉆孔強化抽采、利用已掘巷道實施補充強化抽采等綜合全方位立體抽采，快速消突縮短抽采時間、降低殘余瓦斯含量、消除構造煤突出危險、提高抽采效果。 （2）通過優化掘進施工勞動組織，增加瓦斯抽采施工隊伍，三條巷道輪掘作業保證瓦斯抽采達標后連續施工，使巷道掘進效率由原每月100m，提高至165m，通過綜合措施強化瓦斯抽采有效保障了巷道安全高效施工。
參考文獻： [1] 王海峰、程遠平、沈永銅，等.高產高效工作面頂板走向鉆孔瓦斯抽采技術[J].采礦與安全工程學報，2008.25（2）：168-171. [2]《防治煤與瓦斯突出細則》 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
