一、立項原因：

   掘進巷道過程中經常會遇到頂板層間距薄或者巷道壓力大，需要在特殊地段采取斜拉錨索吊掛鋼梁或者單點斜拉錨索加強支護；在實際操作過程中經常會出現錨索從鎖具根部拉斷現象，這是由于使用斜拉錨索在使用普通鎖具壓緊時，錨索在鎖具根部產生變形，錨索收到了橫向剪切力，在受力時剪切力逐漸增大導致錨索在鎖具根部斷裂；在這種情況下，我們?cè)阪i具上進行創新，將鎖具進行改良。

二、成果內容：

斜拉錨索在過上覆煤柱，應力集中區時常常會被設計施工，雖然降低了巷道尖角處橫向剪切力的作用，很好的控制了剪切力對對巷道的破壞程度，有效的防止“切頂”現象的出現。但是在施工中斜拉錨索配合普通鎖具進行頂板支護時，當頂板壓力較大時，錨索往往在沒有達到自身屈服極限時就在鎖具根部出現斷裂現象。

通過研究設計將普通鎖具分為了兩部分，底部上端加工成半球面，上部上端加工成15°斜切面，這樣兩部分通過中間半球面和上部斜切面能夠有效的控制錨索角度，使錨索在受力時能夠保持與鎖具的受壓方向一致，有效的減輕了錨索收到的橫向剪切力，保證了錨索的強度，從而確保了支護的有效性。



斜拉錨索鎖具加工圖：









加工實物圖片：

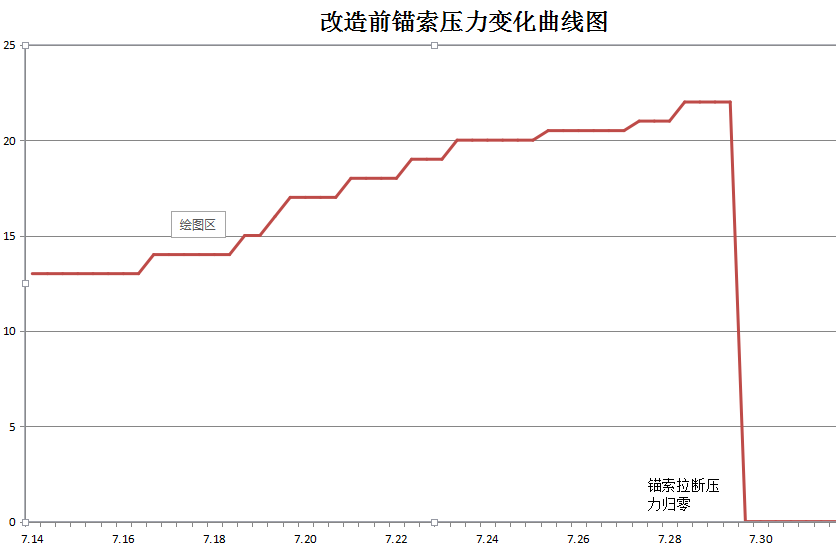

以51220巷為例，51220巷掘至1701m出上覆12^#層81220面采空區，掘至1727m進入12^#層81001面采空區。煤柱寬26m。受上覆煤柱影響，此處壓力顯現尤為嚴重，頂板破碎，為控制頂板特對此區段施工斜拉錨索加強支護。巷道兩幫尖角處分別施工斜拉錨索，間距2.0m；通過對錨索壓力及錨索變化進行監測，得出錨索隨壓力變化形變曲線。

































（井下錨索錨具改造前實物實景圖）













（井下錨索錨具改造后實物實景圖）



















三、創新點：

1、有效的減小了橫向剪切力對錨索的破壞，從而保證了支護的穩定性。

2、有效的降低了巷道片幫冒頂現象發生的概率，對人員的安全有保證。
