給煤機斜拉式電液動封煤板的創新設計及應用

蔡治軍 吳曉明 徐 亮 翁旭澤 楊耀霞

一、立項背景：

我礦主斜井1808T主煤倉擔負全礦原煤的存儲、倒運重任，但一直以來仍使用傳統簡易插板控制煤倉開啟、閉合。工作時主要依靠人工用重錘擊打閉合插板，手拉葫蘆拉動開啟插板，現場操作費時費力。同時，存在人工處置過程中，突發歘煤傷人的重大安全隱患。一旦發生煤倉歘煤事故，更是無法及時實現閉合插板，造成嚴重后果。由于日?？刂撇灏彘_啟、閉合頻繁，為提高生產效率，保障員工人身安全，我隊全體技術骨干在礦領導精心指導下，自行設計了一套液壓控制裝置。既提高了現場操作工作效率，也充分降低了安全事故隱患。

二、成果內容：

綜合自身擊振式給煤機現有空間、位置、運行原理、設備及材料特點，設計選型、改造安裝了一套液壓控制設備，通過電液動油缸的伸縮提供動力，實現了新型插板的電液動開啟、閉合。

以下是電液動插板的選型設計方案、安裝過程以及工作原理：

該設備主要由四大部分（插板、油缸、電控、液壓站）組成，還有部分輔助配件，如控制閥、液管、穿銷、抱板、開槽耳等，具體參數及要求如下所示：

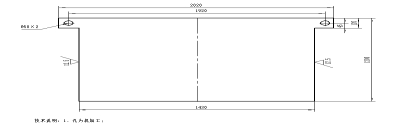

1、新型插板：

2、油缸：缸體尺寸長1227mm，直徑114mm，行程800mm ，單缸推重5T，單缸拉重4T，共兩件。

3、電機：660Ⅴ礦用4Kw防爆電機。

4、液壓站：額定工作壓力可達16Mpα。

5、其它：

油缸穿銷（一）           油缸穿銷（二）

油缸連接耳                  油缸抱板

三、安裝步驟及工作原理：

1、將加工好的給煤機新型雙耳、鋸齒型封煤插板安裝在給煤機插板滾輪軌道內；

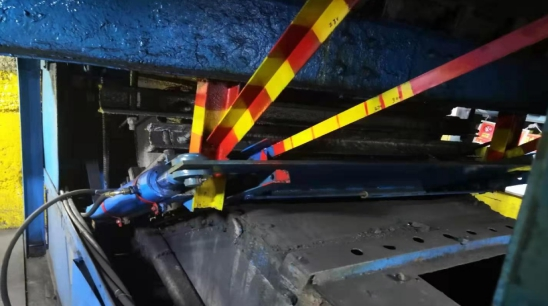

2、將兩根油缸通過抱板、連接耳及給煤機外側上的工字鋼、槽鋼門型固定架，固定于給煤機兩側的指定位置，用特制穿銷和特制油缸開槽連接耳，連接給煤機插板與油缸；

3、在給煤機后部合適位置安裝液壓站，并連接遠距離高壓管路、雙向平衡閥、控制閥及兩側油缸；

4、工作時開啟泵站，遠距離操作控制閥手柄，通過液壓站向兩側油缸提供伸縮動力，由油缸帶動插板實現其開閉功能。按照提前設置好的限位裝置尺寸，向前推動手柄，插板開啟，向后拉動手柄，插板閉合。

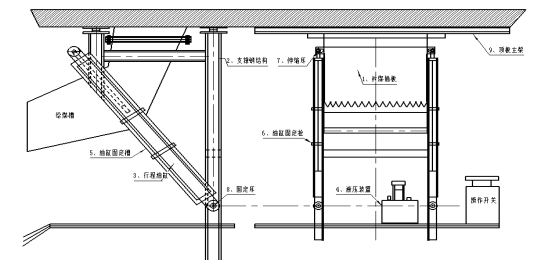

裝配示意圖如下：

四、創新點：

1、斜拉式布局設計，面對現場空間小，高度不足，尺寸有限，煤倉46米深的落煤落差大和擊振式給煤機放煤特點等現實條件，充分體現了空間設計上的創新點；

2、采用電液動油缸提供動力的安全穩定特點，實現給煤機插板的開啟、閉合，較傳統方式操作穩定可靠，既提高了工作效率，又充分保障了操作人員人身安全。同時，有效排除了生產過程中的歘煤安全隱患；

3、特制封煤插板采用雙耳、底齒、背加筋的設計，充分體現了新型插板整體平衡性、放煤流暢性和耐砸耐變性的特點；

4、油缸開槽連接耳的設計，充分保證了插板工作中雙缸有效平衡度的特點；

5、限位裝置和限位刻度的設計，操作工可根據刻度判斷運輸設備電流數據的大小，充分體現了保障運輸皮帶機電控設備、機械設備穩定運行和放煤穩定性的特點。

五、經濟效益與社會效益：

本次主斜井煤倉斜拉式電液動封煤插板的設計，改變了一直以來使用傳統簡易插板控制煤倉開啟、閉合的歷史。工作時主要依靠人工用重錘擊打閉合插板，手拉葫蘆拉動開啟插板，現場操作費時費力的時代已成為過去。在人工處置過程中，突發歘煤傷人的重大安全事故隱患業已排除。同時，通過限位裝置和限位刻度的設計，操作工根據刻度判斷運輸設備電流數據的大小，充分保障了運輸皮帶機電控設備、機械設備穩定運行和給煤機放煤的穩定性，節約了可觀的生產運營成本。按提高生產率算，預計全年集中煤倉系統可在提高生產檢修效率的同時，增加產量30000噸左右。同時，每年可以節省相關設備檢修費用和人員小傷補助等費用200萬元以上。為云岡礦原煤的安全生產運輸方面做出了實實在在的貢獻。

本技術裝置安裝后，煤倉管理明顯規范，員工勞動強度明顯降低，歘煤事故隱患明顯排除，設備運行穩定天數明顯增加，經濟社會效益顯著突出！

六、技術總體應用水平和推廣前景

某集團公司下屬煤礦9.23煤倉歘煤事故歷歷在目，事故背后的人員傷亡是5個幸福家庭的破裂，某公司和煤礦也付出了沉重代價，且社會負面影響很大。

云崗礦本次主斜井煤倉斜拉式電液動封煤插板的創新設計和應用，可有效排除此類重大事故隱患。同時，有序的調節放煤對整套系統設備穩定運行也起到了關鍵作用。節約了很大的經營成本。屬云崗礦首例，集團公司少有。通過在云崗礦井下煤倉現場環境的試驗成功，實踐證明了這種針對擊振式、小空間進行斜拉式電液動封煤插板的設計技術是可行的，并對類似條件下煤倉治理有明顯的借鑒作用，具有廣泛的推廣和應用價值。

作者：晉能控股煤業集團云崗礦蔡治軍
